多功能电路
来源：市场处
发布时间：2016年04月29日
浏览次数：
产品简介：

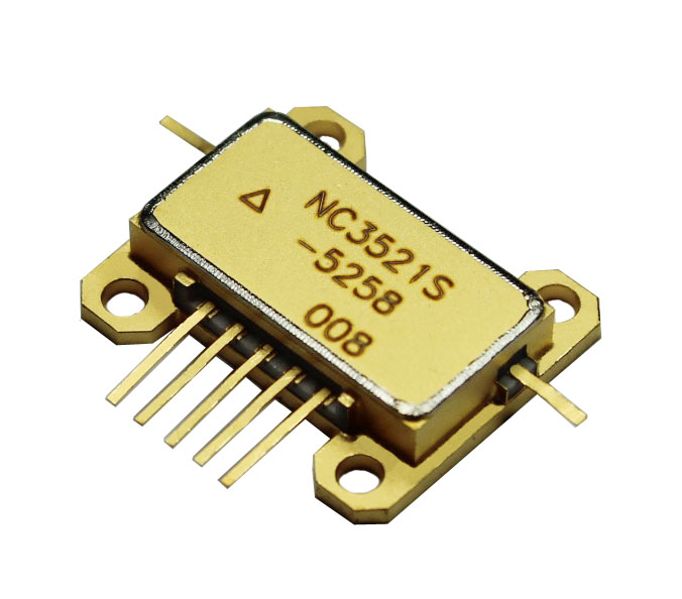

NC3521S-5258是一种表面安装数控限幅放大移相多功能电路，其频率范围为5GHz～6GHz，内部集成有限幅器单片低噪声放大器单片和数控移相器单片，并内置串转并驱动电路，总增益大于28dB。 NC3521S-5258采用TTL电平控制，，需要一路-5V电源和一路+4V电源，负电源电流小于7mA,正电源电流小于90mA。
主要指标： |
|
|
|
|
|
|
电参数（TA=+25℃,VCTRL=+5V/0V ,VDD=5V ,VEE=-5V）
指标 | 最小值 | 典型值 | 最大值 | 单位 | |
频率范围 | 5-6 | GHz | |||
增益 | 28 | - | - | dB | |
移相精度 | 11.25° | 10 | - | 12 | ° |
22.5° | 21 | - | 23 | ° | |
45° | 43 | - | 46 | ° | |
90° | 89 | - | 92 | ° | |
180° | 178 | - | 182 | ° | |
输入驻波 | - | 1.3 | 1.5 | - | |
输出驻波 | - | 1.3 | 1.5 | - | |
负电源电 流 | 7 | mA | |||
正电源电 流 | 90 | mA | |||
封装形式 | 见附录B QF098封装 | ||||
